三年了，整整三年了，整整闭关三年了，从22年开始到25年都忍者没有玩模拟飞行，我又回来了。

做了个模拟飞行的操作面板，六大功能，一个arduino nano搞定，废话不多说，上图
这是电脑里的设计稿

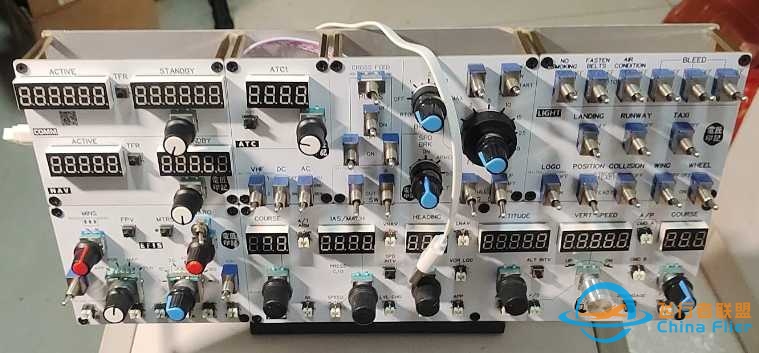

这是做成的实物

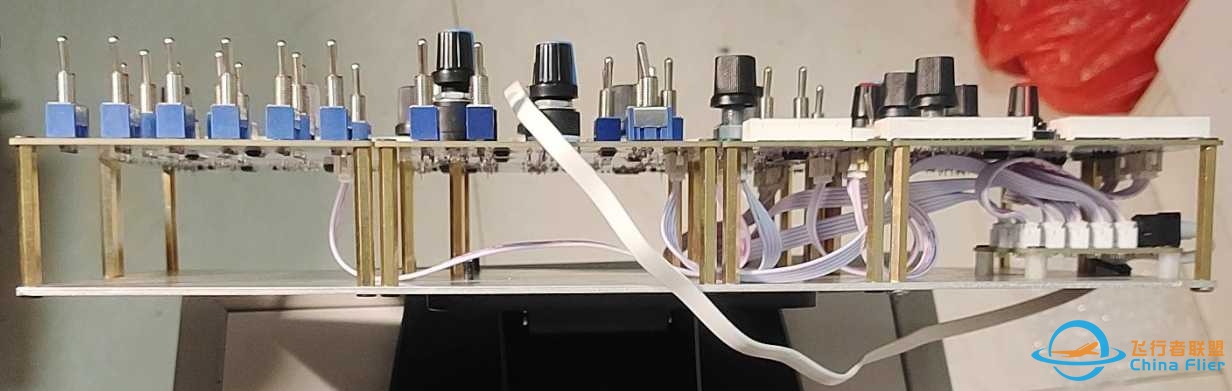

这个角度可以看到主控板

你对电子制作感不感兴趣，你想不想也做一套虽然不那么好看，但是却独一无二的操作面板，一起来玩吧。
请原谅面板上五花八门的旋钮，实在是因为不同的原件采购商卖不同的旋钮样式，结果就五颜六色了

4365

接线简单清晰，三大类别，数码管，按钮，指示灯
主控P1（按钮）- 无线电 - 自动应答机 - 灯光
主控P2（按钮）- 飞行控制
主控P3（按钮）- EFIS
主控P4（按钮）- MCP
主控P5（数码管）- 无线电 - 自动应答机 - MCP
主控P6（指示灯）- MCP
每个接口都是5针接口，电源，地，3根信号

4365

使用mobiflight的解决方案，遇到的最大难题就是旋转编码器，因为mobiflight中的每个旋转编码器要用2个物理引脚，整套面板一共用了11个旋转编码器，就要用22个物理引脚，可nano一共就22个物理引脚，0，1不能用，A6,A7只能模拟，一共就只剩了18个引脚了。

经过探索，使用四个门电路完成了对旋转编码器的译码，输出了正转，反转两路信号。这样就可以将这两个信号送到移位寄存器去复用物理引脚了。
我把原理图分享出来，给需要的人。

1G175是D触发器，1G00是与非门，1G32是或门

4365

这应该是全网功能最全的丐版操作面板了吧，集几大常用功能于一身，让你扔掉鼠标开飞机。
我目前已经适配了XP11的ZIBO738，理论上可以适配MSFS，P3D等等，只要mobiflight支持就可以。详细可以看mobiflight官网介绍
